广泛的对应范围
从微小芯片到异形元件贴装,还有根据产品和生产量能够选择最佳模块。

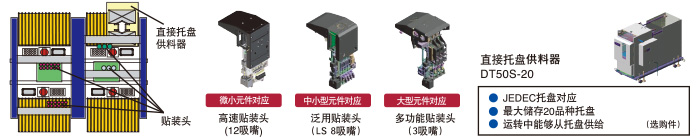

设备构成
| 设备类型 | 12吸嘴/12吸嘴 | 12吸嘴/8吸嘴 | 8吸嘴/8吸嘴 | 12吸嘴/3吸嘴 | 8吸嘴/3吸嘴 | 3吸嘴/3吸嘴 | ||
|---|---|---|---|---|---|---|---|---|
| 贴装头组合 | A | A-2型 | A-1型 | A-0型 | - | - | - | |
| B | - | - | - | - | - | B-0型 | ||
| C | - | - | - | C-1型 | C-0型 | - | ||
| 直接托盘对应 | 一侧 | D | - | D-3型 | D-2型 | D-1型 | D-0型 | - |
| E | - | - | - | - | - | E-0型 | ||
| 両側 | F | - | - | F-2型 | - | F-1型 | F-0型 | |
高速贴装头的轻量化和新版最佳化，提高实际生产率
实际生产率 ( IPC9850 )
69 500 cph（A-2型）
7通过高速贴装头的轻量化以及实装全体过程的最佳化处理，实际生产率与原来的Ver.4相比提高7％。

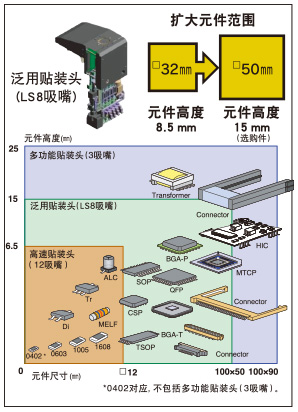

新泛用8吸嘴更高元件对应能力
通过泛用化Ver.5 (选购件)，扩大了可对应的元件范围。实现了0402芯片元件～□50mm～大型连接器100×50mm的广范围元件的贴装。
当然，至今所对应的３D传感器和直接托盘供料器也可搭载，具有异形元件的对应能力。
当然，至今所对应的３D传感器和直接托盘供料器也可搭载，具有异形元件的对应能力。
台车的小型化提高了单位面积生产率
台车200 mm缩短效果
- 单位面积生产率提高17%
- 设备维护性的提高
*与以前结构有互换性，不影响混合使用。
3D传感器提高实装信赖性
- 元件返回检查功能
- 元件切换时的厚度计测功能
- 吸嘴先端检查功能
元件切换时的厚度计测功能
通过搭载3D传感器高品质贴装IC元件芯片
通过整体扫描能够高速检测。
PoP,C4对应泛用型转印装置
能把PoP顶部套件以及C4实装用焊锡,焊剂等高精度转印到突起部,具有优越的泛用性。
高速PoP贴装
简单维护作业
能够改变膜厚度
通过数据指定刮刀间隙。
能够以元件单位变更膜厚度。
| 最大元件尺寸 | |
| 8吸嘴时 | □20mm |
| 3吸嘴时 | □38mm |
*不对应高速贴装头（12吸嘴）
供给单元
交换台车
编带供料器（8 mm〜104 mm）
杆状供料器
自动化单元
自动编带拼接单元
供料器维护单元
